Remplacement du buzzer sur une garmin 305 et changement de sa batterie

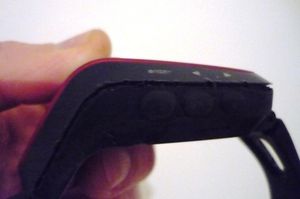

Délicatement en se servant de l’extrémité d’un tournevis de précision pour décoller les deux parties de la garmin 305 .Inciser progressivement en faisant plusieurs fois le tour de la montre comme ci on utilisait un cutter

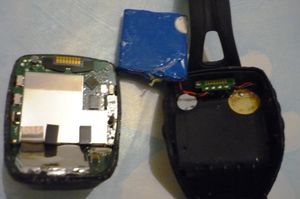

Décoller la batterie en prenant soins de ne pas dessouder les fils

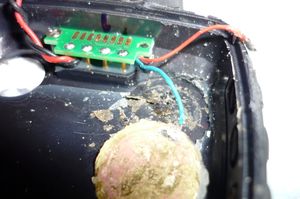

Le buzzer est en haut à droite pour l’ôter il faut utiliser un fer à souder.

Progressivement on le réchauffe et en peu de temps il se décolle facilement.

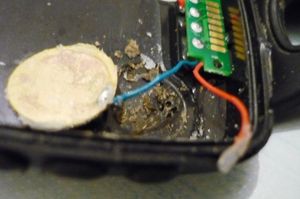

Y a pas photo un nettoyage s’impose

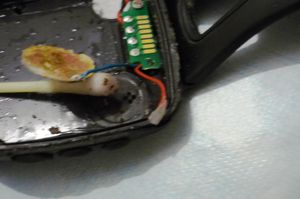

Un peu de dissolvant à vernis sur un coton tige fera très bien l’affaire.

Dans un magasin style « foire'fouille » j’ai trouvé une carte postale musicale à environ 2 euros.

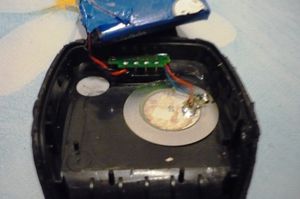

Son buzzer fera très bien l’affaire malgré son diamètre plus grand il ne gênera en rien l’opération « chirurgicale »

2 points de soudure et deux points de colles en dessous et hop l’affaire est dans le sac

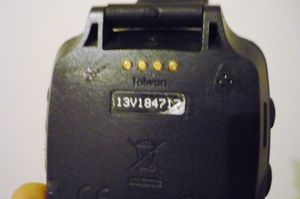

J’en profite pour obstruer avec de la colle forte tout les trous situé à l’arrière de la garmin 305 pour éviter l’infiltration d’humidité.

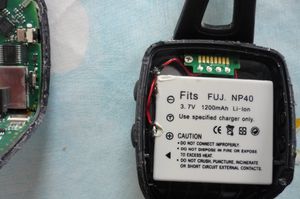

Acte 2 « changement de batterie »

Je ne suis pas un pro de la soudure mais cela fonctionne

Le buzzer un véritable carillon

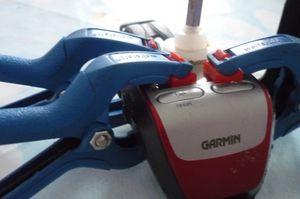

Quelques points de colle…

A suivre les essais pour voir l’autonomie de l’accu

Comments

[Ludo]

Bonjour,
Y'a t'il des zones particulière à favoriser pour les soudures?
Quelles type de batterie avez vous utilisé en remplacement?

Merci pour votre retour.

[Tchou92]

Merci pour les explications et les photos. Ca m'a rassuré avant de me lancer.


Une petite frayeur cependant en remontant. J'ai voulu tester l'allumage avant de recoller et ma 305 ne s'allumait plus du tout. En fait je n'appuyais pas assez et le contacteurs de la pile
n'étaient pas tous en contact avec l'électronique. => Il est important de mettre des pinces le temps de séchàge de la colle.
